主要參數Specification
|
觸點額定電壓 Contact rated voltage（DC V） |
≤80V |
|
觸點電路額定電流 Rated current of contact circuit（A） |
350A |
|
觸點接觸壓降 Contact voltage drop（at300A） |
≤100V |
|
絕緣電阻 insulation resistance /DC500V |
≥100MΩ |
|
介質耐壓 Dielectric Strength |
1500VAC,工頻，1min無擊穿 |
|
瞬時最大電流 Instantaneous maximum current |
1200A,≤1S |
|
電氣壽命（額定電流/通1S斷9S） Electrical life (rated current/1s on/9s off) |
≥10000次 |
|
機械壽命(通斷比0.5S) Mechanical life (on break ratio 0.5S) |
≥20000次 |
|
引出端溫升（K） Temperature rise at the outlet |
≤65 |
|
手柄操作力 Handle operating force |
斷開推力F1(N)：20.0≤F1≤50.0 |
|
閉合拉力F2(N)：20.0≤F2≤100.0 |
|
|
接線扭矩（螺栓4.8級） Wiring torque (bolt grade 4.8) |
觸點M8引出端力矩：6~8N.m |
|
安裝螺絲M5力矩: 1.5~3N.m |
|
|
工作制式 Work form |
長期工作制 |
|
觸點形式 contact form |
一組橋式（一常閉） |
|
觸點材料 Contact material |
AgCd0 |
使用環境Using the environment
|
環境溫度 ambient temperature |
-40∽+70℃ |
|
環境濕度ambient humidity |
5％~95％RH |
|
振動 vibrate |
正弦，2.5g（5~50Hz） |
|
沖擊 lash |
50g，11ms（半正弦波） |
|
防護等級 Protection level |
IP50（按GB14048.4，等效IEC60947） |
訂貨指南ORDERING GUIDE
|
|
FLS222 |
350A |
1 |
|
|
產品型號Product model： |
||||
|
主觸點額定電流Rated current of main contact: |
||||
|
選配配件： 1.花邊手柄 Optional accessories:1. Plum handle |
||||
|
客戶特性號 Customer Request 無：標準型 XXX：客戶要求 |
||||

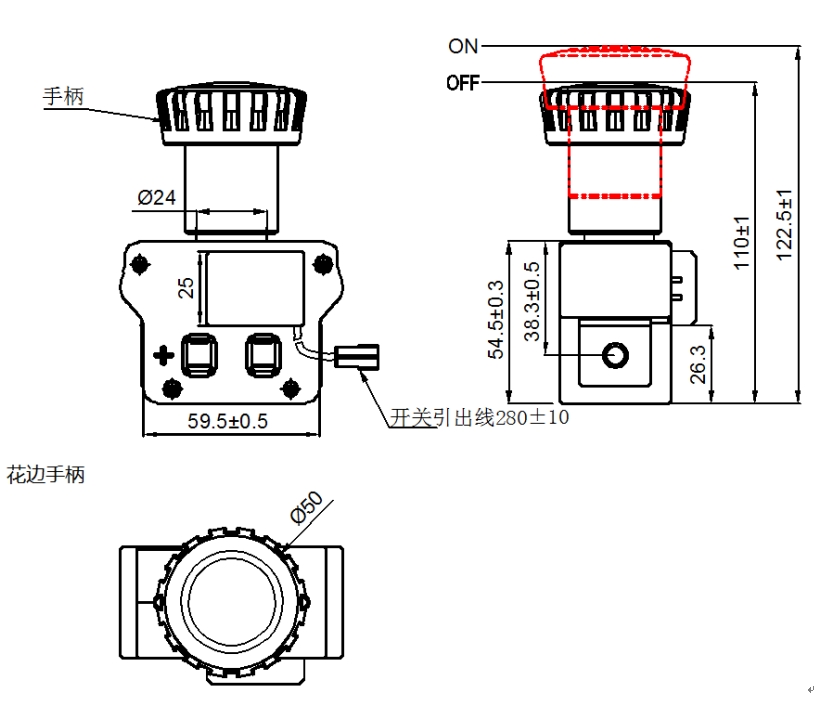

外形尺寸 EXTERNAL DIMENSIONS

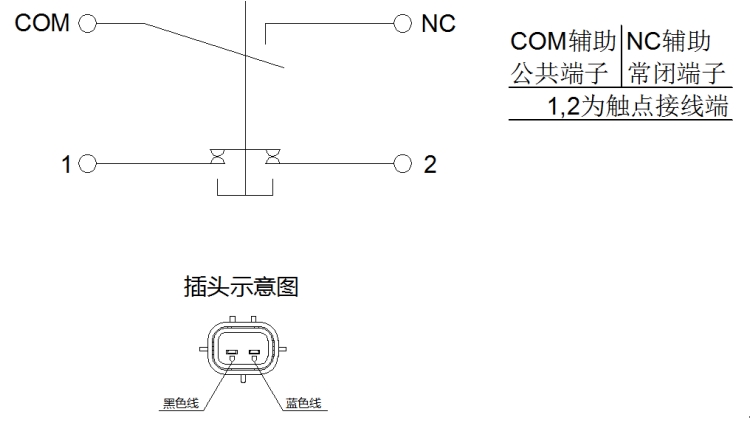

接線圖 The wiring diagram
